压力式比例混合装置产品工作原理介绍

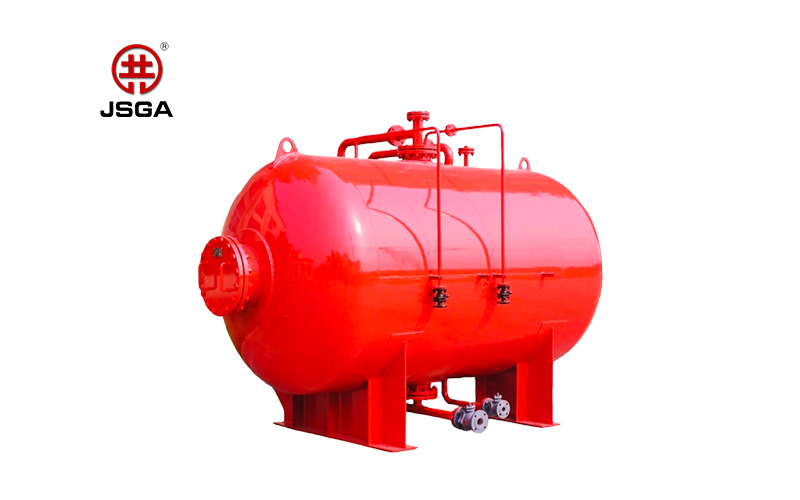

  PHYM系列压力式比例混合装置

  产品概述

  PHYM系列压力式比例混合装置由压力罐、胶囊、比例混合器、安全阀、排气阀、压力表、单向阀及各类控制阀及管道组成。由泵供给压力水，将泡沫液按一定比例置换出来后与压力水混合成泡沫混合液。由于胶囊将泡沫液与水隔开，泡沫液一次没用完， 下次可以继续使用且混合精度稳定、可靠。该装置适用的流量、压力范围大，压力损失小，在各种高、中、低倍数泡沫灭火系统中均得到了广泛应用。按结构形式可分为卧式和立式两种。

  工作原理

  当压力水流经比例混合器时，--部分压力水(3%~6%)由支管进入泡沫液储罐内挤压胶囊，置换出等量的泡与另一部分水 (97% ~ 94%)在比例混合器内混合成泡沫混合液提供给泡沫产生装置，产生空气泡沫进行灭火。
